今まで手入力していた加工箇所の座標を、加工指示図のＣＡＤデータ（２Ｄ－ＤＸＦ）から抽出し、旧型ＮＣへ転送するためのアプリケーションです。
テキストファイルからX・Y座標を取り出し、データチャートを表示。シリアル通信でデバイスに接続し、転送します。

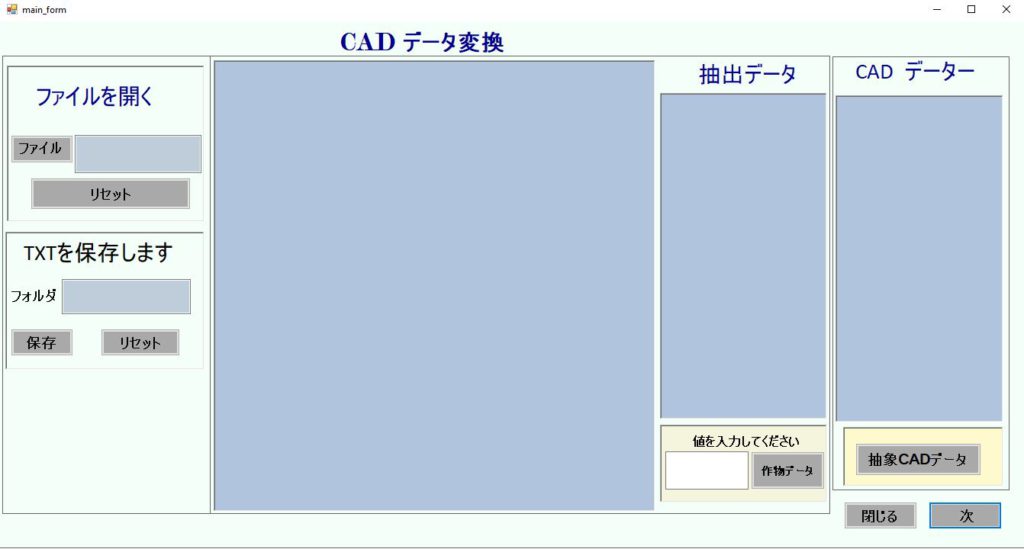

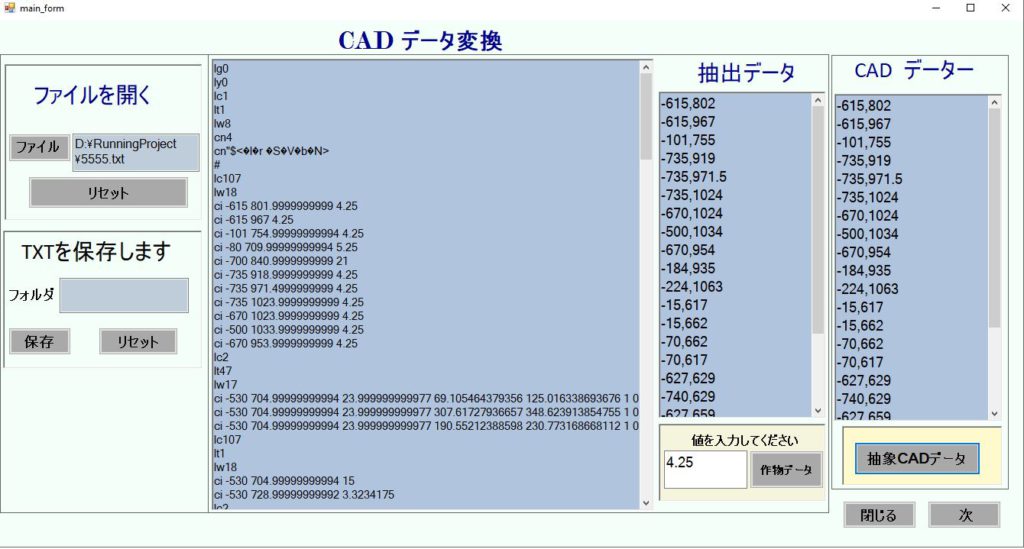

テキストファイルをアップロードして
データの抽出ができます。

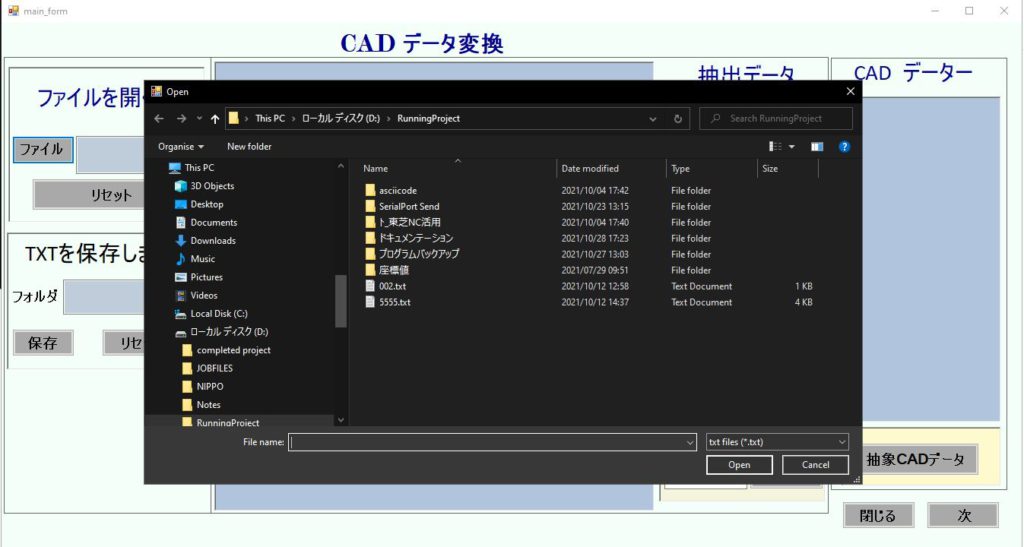

テキストファイルをアップロードします。

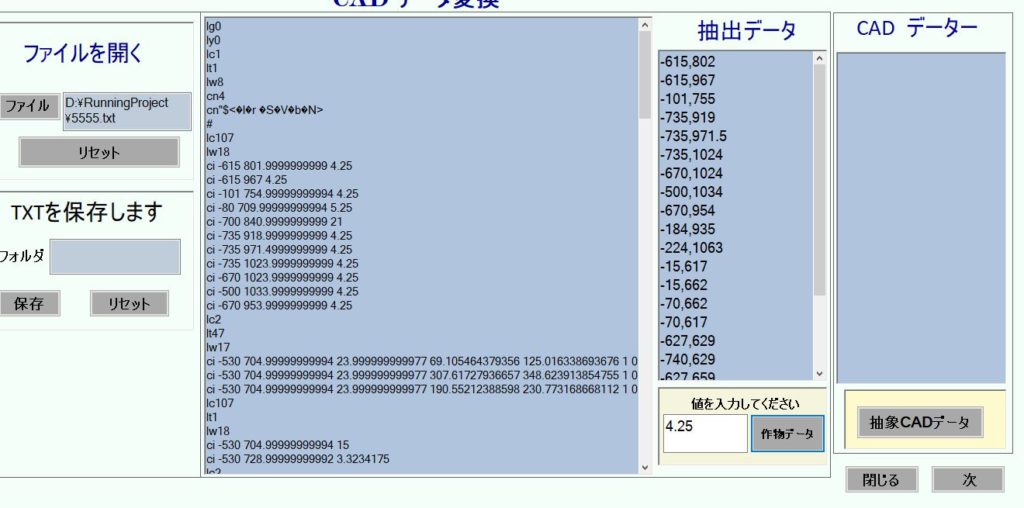

同じ直径を持つデータを選択する方法、と、すべてのデータの座標を選択する方法2つの方法で抽出可能です。

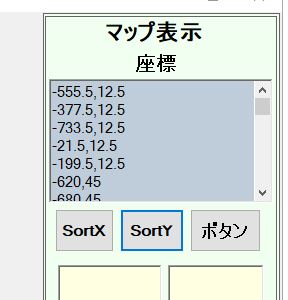

データをXとYの座標でソートすることができます。

Xデータ昇順

Yデータ昇順

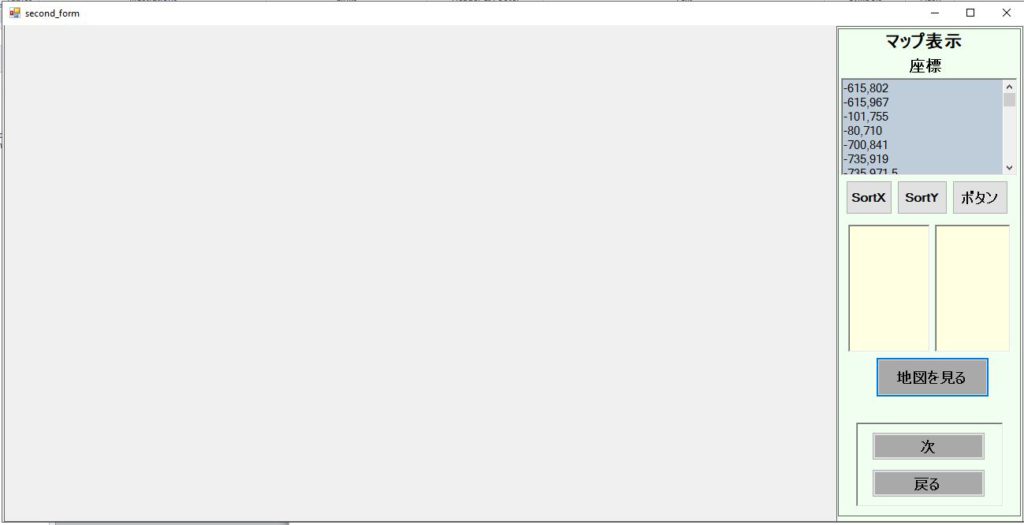

データの分離グラフも表示することができます。

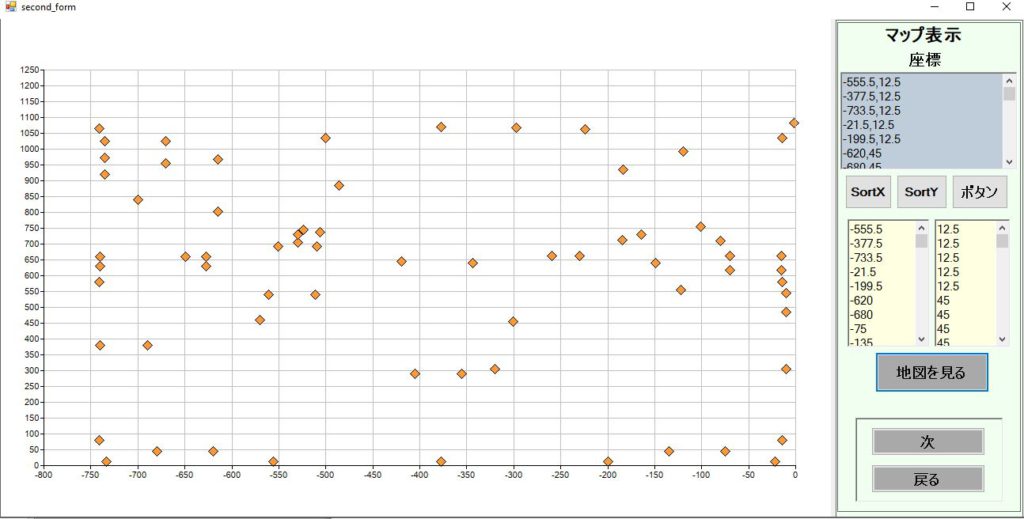

地図表示も可能です

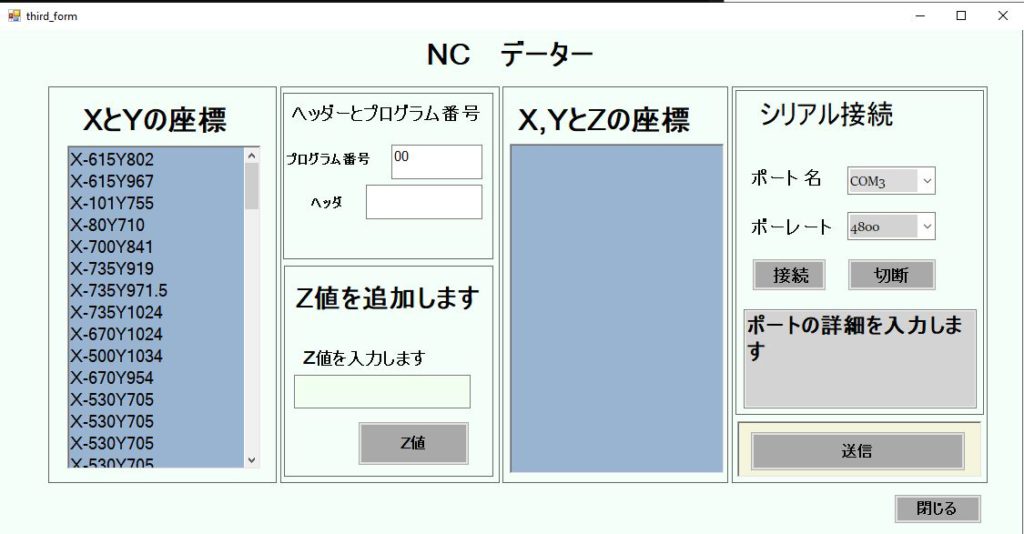

シリアル通信はでデータを送信します。

製品の特長

■CADデータとNCの橋渡し

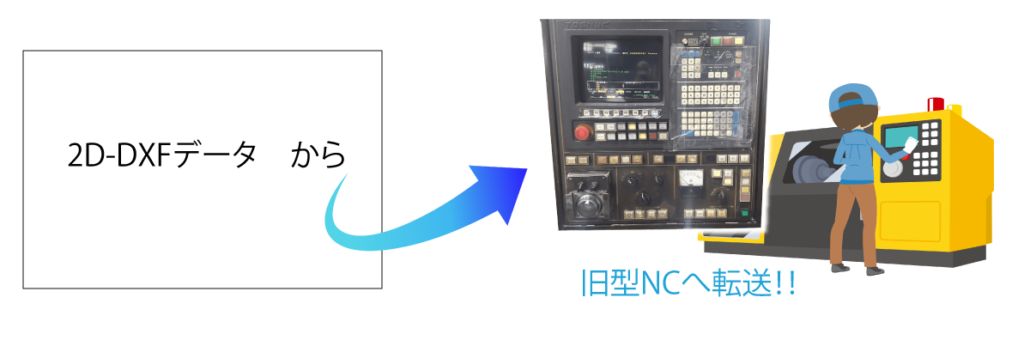

  • 加工指示図のCADデータ(2D-DXF)から任意の加工箇所の座標を抽出し、旧型NCへ転送します。
  • 汎用CADを用いて加工に必要な座標値データを抽出して編集が任意で可能です。

※転送は、RS232Cにて通信します。対応NCについてはお問合せ下さい。

■自由で簡単なデータの編集

  • 座標値ポイントの整列化(Sort)が可能です。
  • 座標値ポイントを整列化(Sort)する優先軸の選択式(X軸 or Y軸)Ｚ軸成分の付加機能もあります。
  • 不要なコマンドを削除できます。
  • 一般のテキストエディタのように編集が任意で可能です。

※CADデータ変換から、一定の規則性が有れば、各種コードの付加機能を追加することも可能です。

■使いやすいインターフェイス

  • データ変換の前後が並べて確認でき、編集ミスの防止につながります。
  • Graphical Interface:抽出(編集)データのマップ表示(確認)が可能。ビジュアルで確認ができます。

■最新のPCで対応可能

  •  USBポートがあれば通信対応できます。（対応PC・御使用NCについては弊社までお問い合わせください）

動作環境

クライアントPCWindows10　以降

価格

初期費用300,000円（税込価格 330,000円）
基本年間ライセンス費用300,000円（税込価格 330,000円）
（ユーザー数：1工場）
追加年間ライセンス費用250,000円（税込価格 175,000円）
（ユーザー数：1工場）
